При изготовлении и монтаже прямоугольных воздуховодов важно обеспечить прочное и герметичное соединение отдельных секций. Для формирования фланцевых рамок на торцах вентиляционных каналов используется специальный профиль — шинорейка.
Шинорейка служит конструктивной основой соединения прямоугольных воздуховодов. Она помогает сохранить геометрию торца, упростить сборку вентиляционной трассы и создать основание для установки уплотнителей и крепежных элементов.
Что такое шинорейка
Шинорейка — это металлический профиль заданного поперечного сечения, который применяется при изготовлении фланцевых рамок для прямоугольных воздуховодов. Профиль устанавливают по периметру торца вентиляционного канала, а его отдельные отрезки соединяют с помощью угловых элементов.
После сборки рамки две соседние секции воздуховода совмещают и фиксируют болтами, зажимами или другим предусмотренным крепежом. Для повышения герметичности между фланцами может устанавливаться уплотнительный материал.
Для чего используют шинорейку
Основная задача шинорейки — создать жесткую и ровную рамку на торце прямоугольного воздуховода. Это необходимо для надежного соединения отдельных участков вентиляционной системы.
Шинорейка выполняет несколько функций:
- формирует фланцевую рамку по периметру воздуховода;
- повышает жесткость торцевой части вентиляционного канала;
- создает основание для соединения соседних секций;
- помогает обеспечить герметичность при использовании уплотнителя;
- упрощает монтаж и демонтаж отдельных участков системы;
- поддерживает геометрию стыка во время транспортировки и установки.
Из какого материала изготавливают шинорейку

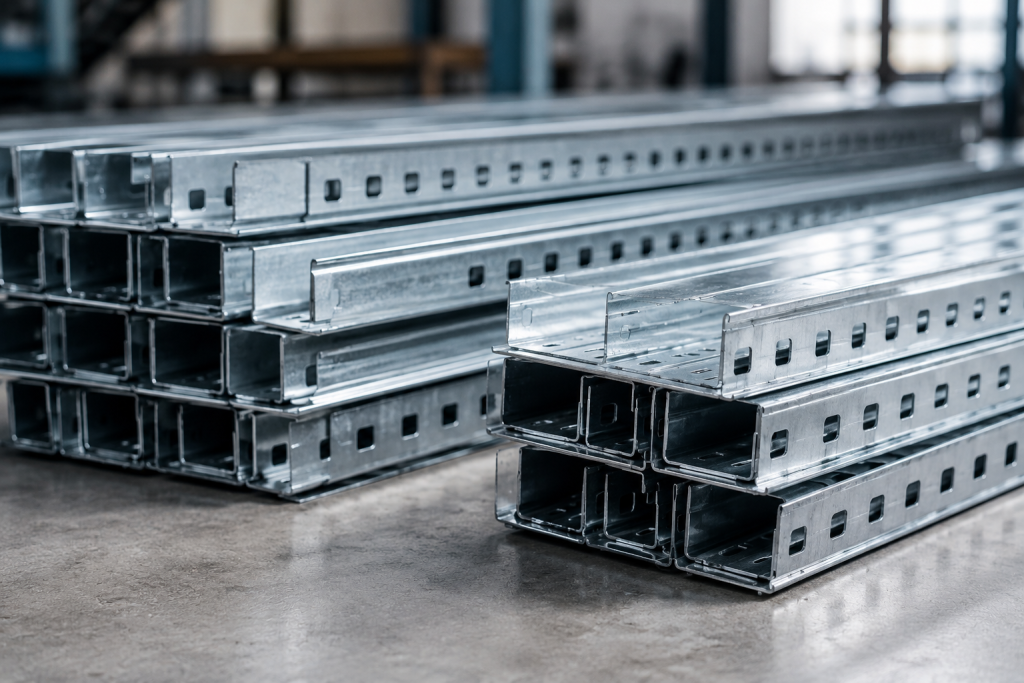

Для изготовления вентиляционной шинорейки обычно используют оцинкованную сталь. Цинковое покрытие защищает металлическую основу от прямого контакта с влагой и замедляет развитие коррозии.
Такие профили подходят для большинства стандартных систем вентиляции в жилых, коммерческих, складских и производственных зданиях.
При выборе материала необходимо учитывать условия эксплуатации. В помещениях с высокой влажностью, химически активной средой или особыми санитарными требованиями параметры профиля и защитного покрытия определяются проектом.
Как собирается фланцевая рамка
Формирование фланцевого соединения включает несколько этапов:
- шинорейку отрезают в соответствии с размерами сторон воздуховода;
- из подготовленных отрезков собирают прямоугольную рамку;
- углы соединяют специальными угловыми элементами;
- готовую рамку устанавливают на торец воздуховода;
- между соседними фланцами размещают уплотнительный материал;
- секции соединяют крепежными элементами или зажимами.
Надежность готового стыка зависит от точности резки профиля, правильной сборки углов, состояния торца воздуховода и равномерности затяжки креплений.
Что влияет на герметичность соединения
Шинорейка создает основу фланцевого узла, однако сама по себе не гарантирует полной герметичности. На качество соединения влияют:
- точность размеров фланцевой рамки;
- плотность прилегания соседних секций;
- тип и состояние уплотнителя;
- правильное расположение крепежей;
- равномерность затяжки соединений;
- отсутствие деформаций воздуховода;
- качество монтажных работ.
Негерметичные стыки могут стать причиной утечек воздуха, снижения фактической производительности системы и нарушения распределения воздушных потоков.
Где применяется шинорейка
Шинорейку используют при изготовлении прямоугольных воздуховодов для:
- жилых зданий;
- офисных и торговых центров;
- складских комплексов;
- производственных помещений;
- ресторанов и пищевых предприятий;
- медицинских и учебных учреждений;
- технических и инженерных помещений.
Она может применяться как в приточных, так и в вытяжных системах вентиляции. Конкретный тип профиля выбирают с учетом размеров воздуховода, толщины его стенок и требований проекта.
Как выбрать шинорейку
При выборе вентиляционного профиля необходимо учитывать:
- размеры прямоугольного воздуховода;
- толщину листового металла;
- геометрию сечения профиля;
- жесткость будущей рамки;
- совместимость с угловыми элементами;
- тип уплотнителя и крепежа;
- условия эксплуатации вентиляционной системы.
Недостаточно жесткий профиль может деформироваться, а неправильная геометрия затруднит сборку рамки и качественное соединение секций.
Влияет ли шинорейка на энергоэффективность

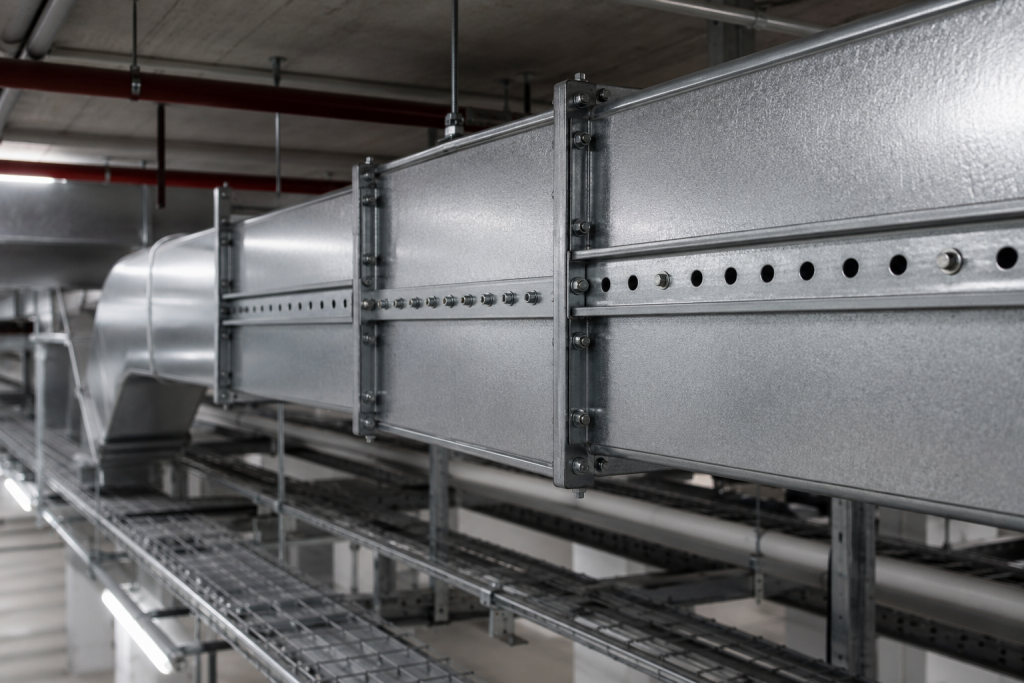

Шинорейка не регулирует воздухообмен и не снижает теплопотери самостоятельно. Однако качественно собранные фланцевые соединения помогают уменьшить неконтролируемые утечки воздуха и сохранить расчетную производительность системы.
Общая энергоэффективность вентиляции зависит от множества факторов:
- правильного расчета воздухообмена;
- производительности вентиляторов;
- сопротивления воздуховодов;
- герметичности стыков;
- теплоизоляции каналов;
- состояния фильтров;
- работы автоматики;
- наличия рекуперации тепла.
Типичные ошибки при использовании шинорейки
- Неправильный подбор размера. Профиль должен соответствовать габаритам и жесткости воздуховода.
- Неточная резка. Ошибки в длине отрезков нарушают геометрию рамки.
- Ненадежное соединение углов. Смещение угловых элементов снижает прочность стыка.
- Отсутствие уплотнения. Без соответствующего материала соединение может оставаться негерметичным.
- Неравномерная затяжка. Чрезмерное или неодинаковое усилие может вызвать деформацию рамки.
- Повреждение защитного покрытия. Открытые участки стали быстрее подвергаются коррозии.
- Использование профиля не по назначению. Шинорейка предназначена для формирования фланцевых соединений, а не для несущих каркасов.
Чем шинорейка отличается от других профилей
Шинорейка является специализированным вентиляционным профилем. Ее форма рассчитана на сборку фланцевых рамок прямоугольных воздуховодов.
Для изготовления каркасов, рам, усилительных деталей и других конструкций применяются гнутые профили. Они могут иметь П-, С-, Z-, L-, омегаобразное или другое поперечное сечение в зависимости от назначения.
Гнутые профили и шинорейка изготавливаются из листового металла, однако выполняют разные задачи. Шинорейка используется преимущественно в соединениях воздуховодов, тогда как гнутые профили применяются как самостоятельные конструктивные элементы.
Заключение
Шинорейка является важным элементом прямоугольных систем вентиляции. Она используется для формирования фланцевых рамок, повышения жесткости торцов воздуховодов и соединения отдельных секций в единую трассу.
Надежность стыка зависит от правильного выбора профиля, точности его резки, качества угловых элементов, уплотнителей и крепежей. При этом шинорейку не следует рассматривать как элемент, который самостоятельно регулирует воздушный поток или обеспечивает энергоэффективность. Ее основная функция — создание прочного и герметичного соединения воздуховодов.
